光纖傳感器

       光纖傳感器是一種將被測對象的狀態轉變?yōu)榭蓽y的光信號的傳感器。光纖傳感器的工作原理是將光源入射的光束經由光纖送入調制器，在調制器內與外界被測參數的相互作用， 使光的光學性質如光的強度、波長、頻率、相位、偏振態等發生變化，成為被調制的光信號，再經過光纖送入光電器件、經解調器后獲得被測參數。整個過程中，光束經由光纖導入，通過調制器后再射出，其中光纖的作用首先是傳輸光束，其次是起到光調制器的作用。

概述

       近年來，傳感器在朝著靈敏、精確、適應性強、小巧和智能化的方向發展。在這一過程中，光纖傳感器這個傳感器家族的新成員倍受青睞。光纖具有很多優異的性能，例如：抗電磁干擾和原子輻射的性能，徑細、質軟、重量輕的機械性能；絕緣、無感應的電氣性能；耐水、耐高溫、耐腐蝕的化學性能等，它能夠在人達不到的地方（如高溫區），或者對人有害的地區（如核輻射區），起到人的耳目的作用，而且還能超越人的生理界限，接收人的感官所感受不到的外界信息。

工作原理

       光纖傳感器的基本工作原理是將來自光源的光經過光纖送入調制器，使待測參數與進入調制區的光相互作用后，導致光的光學性質（如光的強度、波長、頻率、相位、偏正態等）發生變化，稱為被調制的信號光，在經過光纖送入光探測器，經解調后，獲得被測參數。

優點

       一、靈敏度較高；

       二、幾何形狀具有多方面的適應性，可以制成任意形狀的光纖傳感器；

       三、可以制造傳感各種不同物理信息（聲、磁、溫度、旋轉等）的器件；

       四、可以用于高壓、電氣噪聲、高溫、腐蝕、或其它的惡劣環境；

       五、而且具有與光纖遙測技術的內在相容性。

應用

       光纖傳感器應用：磁、聲、壓力、溫度、加速度、陀螺、位移、液面、轉矩、光聲、電流和應變等物理量的測量。

分類

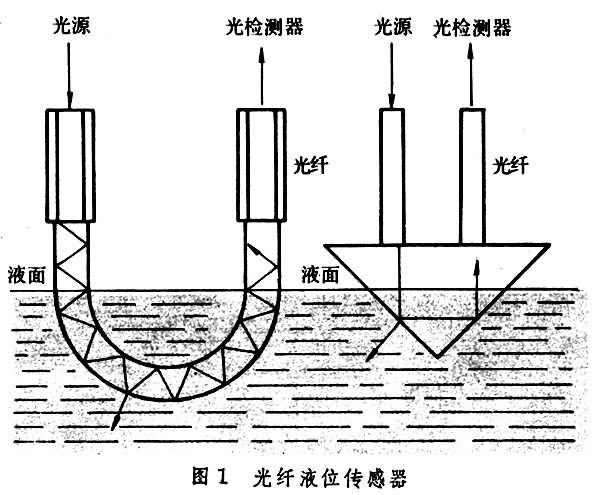

       ① 傳光型光纖傳感器 以多模光導纖維來傳輸光信號，根據光接受強度不同進行測量，而對被測參數起檢測作用的是其他敏感元件。這種傳感器多用于工業檢測液位、壓力、形變、溫度、流速、電流、磁場等。它的優點是性能穩定可靠，結構簡單，造價低廉，缺點是靈敏度低。圖1[ 光纖液位傳感器]為光纖液位傳感器的原理示意圖。

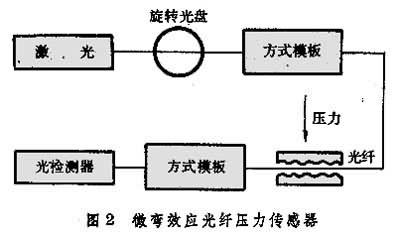

       ② 光強調制型光纖傳感器 在壓力作用下光纖產生微彎變形導致光強度變化，從而引起光纖傳輸損耗的改變，并由吸收、發射或折射率變化來調制發射光，可制成微彎效應的光纖壓力傳感器（圖2[ 微彎效應光纖壓力傳感器]）。由于齒板的作用，在沿光纖光軸的垂直方向上加有壓力時，光纖產生微彎變形，光波導方式改變，傳輸損耗增加。這種傳感器具有較高的靈敏度。此外，利用光學編碼盤配合光纖可制成數字式光纖壓力傳感器。

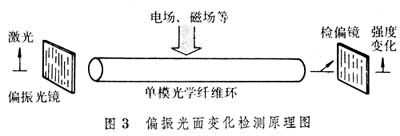

       ③ 偏振調制型光纖傳感器 單模光導纖維的偏振特性極易受到外界各種物理量的影響，如在高電場下的克爾效應和在強磁場下的法拉第效應，利用這一原理可制成大電流、高電壓測試傳感器（圖3[ 偏振光面變化檢測原理圖]）

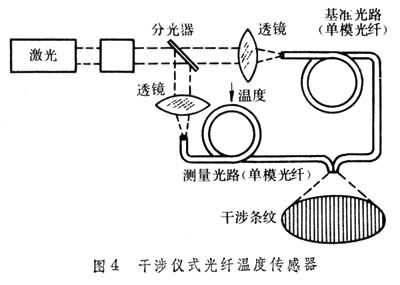

       ④ 相位調制型光纖傳感器 用單模光導纖維構成干涉儀，外界各種物理量的影響因素能導致光導纖維中光程的變化，從而引起干涉條紋的變動。圖4[ 干涉儀式光纖溫度傳感器]

       光纖傳感器是最近幾年出現的新技術，可以用來測量多種物理量，比如聲場、電場、壓力、溫度、角速度、加速度等，還可以完成現有測量技術難以完成的測量任務。在狹小的空間里，在強電磁干擾和高電壓的環境里，光纖傳感器都顯示出了獨特的能力。目前光纖傳感器已經有70多種，大致上分成光纖自身傳感器和利用光纖的傳感器。

       所謂光纖自身的傳感器，就是光纖自身直接接收外界的被測量。外接的被測量物理量能夠引起測量臂的長度、折射率、直徑的變化，從而使得光纖內傳輸?shù)墓庠谡穹?、相位、頻率、偏振等方面發生變化。測量臂傳輸?shù)墓馀c參考臂的參考光互相干涉（比較），使輸出的光的相位(或振幅)發生變化，根據這個變化就可檢測出被測量的變化。光纖中傳輸?shù)南辔皇芡饨缬绊懙撵`敏度很高，利用干涉技術能夠檢測出10的負4次方弧度的微小相位變化所對應的物理量。利用光纖的繞性和低損耗，能夠?qū)⒑荛L的光纖盤成直徑很小的光纖圈，以增加利用長度，獲得更高的靈敏度。

       光纖聲傳感器就是一種利用光纖自身的傳感器。當光纖受到一點很微小的外力作用時，就會產生微彎曲，而其傳光能力發生很大的變化。聲音是一種機械波，它對光纖的作用就是使光纖受力并產生彎曲，通過彎曲就能夠得到聲音的強弱。光纖陀螺也是光纖自身傳感器的一種，與激光陀螺相比，光纖陀螺靈敏度高，體積小，成本低，可以用于飛機、艦船、導彈等的高性能慣性導航系統。如圖就是光纖傳感器渦輪流量計的原理。

       光纖傳感器流量計原理如下：

       另外一個大類的光纖傳感器是利用光纖的傳感器。其結構大致如下：傳感器位于光纖端部，光纖只是光的傳輸線，將被測量的物理量變換成為光的振幅，相位或者振幅的變化。在這種傳感器系統中，傳統的傳感器和光纖相結合。光纖的導入使得實現探針化的遙測提供了可能性。這種光纖傳輸?shù)膫鞲衅鬟m用范圍廣，使用簡便，但是精度比第一類傳感器稍低。

       光纖在傳感器家族中是后起之秀，它憑借著光纖的優異性能而得到廣泛的應用，是在生產實踐中值得注意的一種傳感器。

       光纖傳感器憑借著其大量的優點已經成為傳感器家族的后起之秀，并且在各種不同的測量中發揮著自己獨到的作用，成為傳感器家族中不可缺少的一員。

調試方法和過程

       光纖傳感器的調試方法和過程可以按照以下步驟進行：

一、準備工作

       確保光纖傳感器及其相關設備已正確安裝并連接。

       檢查光纖傳感器及連接線路是否完好無損，確保沒有損壞或斷裂的情況。

二、調試步驟

       選擇適當?shù)墓庠矗焊鶕?jù)傳感器的檢測范圍和檢測要求，選擇合適波長的光源。一般來說，波長在650到900納米之間的激光光源效果較好。

       調整放大器增益：先將光源的功率調整到合適的范圍，然后根據檢測信號的大小調節放大器的增益，以確保信號能夠被準確地檢測并顯示。

       調整光纖位置：調整光纖的位置，使其與被檢測對象有適當?shù)慕佑|，并確保光源的光線可以被光纖正確地傳遞。這可以通過微調光纖末端的位置或調整固定光纖的夾具來完成。

       設定門坎值：根據具體情況設定門坎值。例如，在無被測物塊狀況下，可以通過撥到SET方式并按UP/DOWN鍵來設定門坎值。門坎值的設定應基于當前光數值，并考慮到檢測精度和穩定性的需求。

       進行校準：根據具體需求選擇適當?shù)男?zhǔn)方式，如全自動校準、兩點校準、一般校準或位置校準。在校準過程中，需要按照傳感器的說明書或調試指南進行操作，以確保校準的準確性。

       測試與驗證：在完成調試后，需要對光纖傳感器進行測試和驗證，以確保其能夠正常工作并滿足檢測要求。這包括在不同條件下對傳感器進行檢測，觀察其響應和準確性。

三、注意事項

       在調試過程中，應遵循傳感器的使用說明和安全規范，避免對傳感器或相關設備造成損壞。

       調試完成后，應定期對光纖傳感器進行維護和檢查，以確保其長期穩定運行。

       通過以上步驟和注意事項，可以有效地完成光纖傳感器的調試工作，確保其能夠正常工作并滿足實際應用需求。
