在空中接口的協議中，定義了物理信道、傳輸信道和邏輯信道。 邏輯信道描述了信息的類型，即定義了傳輸?shù)氖鞘裁葱畔ⅰ?傳輸信道描述的是信息的傳輸方式，即定義了信息是如何傳輸?shù)摹?物理信道則由物理層用于具體信號的傳輸。



sic-info" style="margin: 20px 0px 35px; clear: both; color: rgb(51, 51, 51); font-family: arial, 宋體, sans-serif; font-size: 12px; line-height: 18px; background: url(http://baike.bdimg.com/static/wiki-lemma/widget/lemma_content/mainContent/basicInfo/img/basicInfo-bg_7819f20.png) rgb(255, 255, 255);">
idth: 395px; float: left;">
ipsis; white-space: nowrap; word-wrap: normal; color: rgb(153, 153, 153);">中文名
物理信道
外文名
physical channel
定    義
 由物理實體構成的信道
分    類
上行物理信道 、下行物理信道

rosoft Yahei', 宋體, sans-serif; background: rgb(251, 251, 251);">

目錄

ist column-3" style="float: left; border-left-style: solid; border-left-color: rgb(235, 235, 235); width: auto; position: relative; overflow: hidden; padding-top: 15px; padding-bottom: 20px; background-color: rgb(255, 255, 255);">
  1. isplay: inline-block; width: 18px; font-size: 16px; padding-left: 20px; padding-right: 8px; vertical-align: top; text-align: right; color: rgb(99, 160, 223);">1 分類IS95的物理信道
  2. 2 CDMA2000 1X的物理信道
  1. 3 CDMA2000 DO的物理信道
  2. 4 LTE的物理信道

nitial; background-attachment: initial; background-size: initial; background-origin: initial; background-clip: initial; background-position: initial; background-repeat: initial;">分類IS95的物理信道編輯

picture text-pic layout-right" style="border-style: solid; border-color: rgb(224, 224, 224); overflow: hidden; margin: 0px 0px 3px 20px; position: relative; float: right; clear: right; width: 250px;">IS95的物理信道IS95的物理信道
ram="table_view" class="table-view log-set-param" width="100%" style="border-spacing: 0px; border-collapse: collapse; color: rgb(51, 51, 51); font-family: arial, 宋體, sans-serif; font-size: 12px; line-height: 18px; background-color: rgb(255, 255, 255);">
前向信道
同步信道（Sync）
尋呼信道（Paging）
反向信道
接入信道（Access）
業務信道（Traffic）
導頻信道是移動終端與基站建立通信的基礎。它采用沃氏碼0（Walsh #0）擴頻，發送的是全0的信號。導頻信道采用PN短碼偏置。PN短碼在前向是用來區分不同的扇區的。在CDMA系統中可使用的PN短碼偏置共有512個，每個PN短碼偏置用來標識一個特定的扇區。
前向?qū)ьl信道的主要作用有兩點：
  • 用于終端的初始捕獲，幫助移動終端尋找基站。
移動終端在開機時，首先就是搜索導頻信道，然后通過捕獲導頻信道解調同步信道。
  • 在移動終端處于通信狀態時，輔助終端進行切換。
在進行切換時，移動終端通過測量和比較各導頻信道的信道強度，來作為是否進行切換的判斷依據。

同步信道上傳送信息的比特速率為1200 bps。同步信道采用沃氏碼#32（Walsh #32）擴展每個調制符。
前向同步信道的主要作用有：
  • 獲取系統時間
移動終端與基站時間同步才能保證后續正確解調傳輸?shù)男盘?hào)，移動終端通過同步信道與基站進行時間同步。在移動終端開機初始化時或每次通話結束后，移動終端才會接收同步信道的信息。

尋呼信道
基站利用前向尋呼信道向所有移動終端發送系統開銷信息。每個移動終端在選定服務基站后，也通過屬于它尋呼子信道，收聽基站發來尋呼消息。
前向?qū)ず粜诺啦捎梦质洗a#1（Walsh #1）擴頻，作為基本尋呼信道，支持9600 bps或4800 bps兩種傳送信息的速率。單個CDMA載頻最大可以支持7個尋呼信道，其它附加的尋呼信道用Walsh #2~ Walsh #7擴頻。不用的尋呼信道可以作為前向業務信道來使用。
前向?qū)ず粜诺赖淖饔糜校?/div>
  • 發送尋呼消息
  • 發送開銷信息：
    1）系統消息
    2）鄰區列表
    3）頻段列表
    4）擴展系統消息：切換消息、功率控制消息

在呼叫期間，業務信道用于向某一特定移動終端發送用戶業務信息和相關信令。業務信道與導頻信道、同步信道、尋呼信道使用的沃氏碼不同。導頻信道使用Walsh#1，同步信道使用Walsh#32，尋呼信道使用Walsh#1~7，業務信道使用64個Walsh碼中所剩下的Walsh碼。所以，業務信道的最大數目為：64減去一個導頻信道、一個同步信道、一到七個尋呼信道。即CDMA每個載頻最多可以有61個業務信道。通常業務信道數目不超過40個。
與其它物理信道不同，在從終端到基站的方向也有業務信道。反向業務信道的作用與前向業務信道類似，包括：
  • 發送用戶對來自基站的命令和查詢的響應
  • 發送用戶對基站的請求

接入信道
移動終端利用反向接入信道與基站建立初始通信，以及對尋呼信道的消息作出響應。每個接入信道只與一個尋呼信道相關，每個尋呼信道最多可以支持32個接入信道。反向接入信道速率固定為4800 bps。
反向接入信道的作用有：
  • 發送起呼消息
  • 尋呼響應
  • 空閑切換或跨小區時進行登記

CDMA2000 1X的物理信道編輯

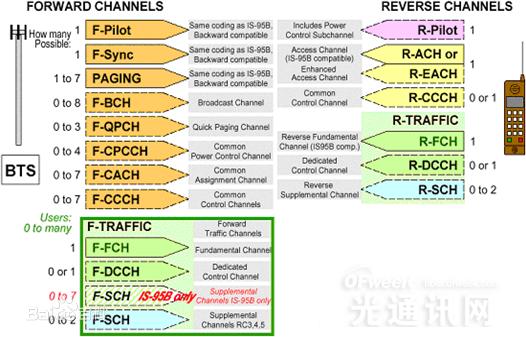

CDMA2000 1X的物理信道CDMA2000 1X的物理信道
物理信道
CDMA2000 1X
IS95
前向信道
導頻信道（F-Pilot）
導頻信道（Pilot）
同步信道（Sync）
同步信道（Sync）
尋呼信道（Paging）
尋呼信道（Paging）
業務信道（Traffic）
補充信道（F-SCH）
 　
反向信道
接入信道（Access）
接入信道（Access）
業務信道（Traffic）
導頻信道（R-Pilot）
 　
補充信道（R-SCH）
 　
補充業務信道
補充信道用來支持高速數據信息的傳輸。補充業務信道使用4~128位的可變長Walsh碼，具體使用的碼長取決于傳輸數據的速率。

反向導頻信道R-PICH
反向?qū)ьl信道用于發送參考導頻和相位，輔助基站進行相干解調。

CDMA2000 DO的物理信道編輯

物理信道
CDMA2000 1X
CDMA2000 DO
前向信道
（F-Pilot）
導頻信道
（Pilot）
與1X導頻信道功能相同。
（Sync）
（Control）
用于承載系統控制消息，相當于1X中的同步信道和尋呼信道的組合。
尋呼信道
（Paging）
（Traffic）
業務信道
（Traffic）
與1X業務信道功能相同。
補充信道
（F-SCH）
媒體接入控制信道
（MAC）
反向功率控制子信道
（RPC）
用于傳輸反向業務信道功率控制信息。
ARQ子信道
用于指示是否正確解調反向業務信道的數據包。
DRCLock子信道
用于響應反向信道中的DRC子信道，向終端反饋當前服務扇區的鏈路質量。
反向激活子信道
（RA）
用于發送反向鏈路激活指示。指示當前反向忙閑狀態，決定了終端反向傳輸?shù)乃俾省?/div>
反向信道
接入信道
（Access）
接入信道
（Access）
（Pilot）
用于反向鏈路的相干解調和定時同步。
數據信道
（Data）
用于攜帶接入信道的分組數據。
（Traffic）
業務信道
（Traffic）
（Pilot）
用于反向鏈路的相干解調和定時同步。
導頻信道
（R-Pilot）
（Aux）
用于輔助基站進行反向鏈路的信道估計。當傳輸速率≥76.8 kbps時使用。
補充信道
（R-SCH）
（MAC）
反向速率指示子信
道（RRI）
用于向基站指示終端當前使用的反向業務數據信道的速率。
數據速率控制子信道（DRC）
用于終端向基站申請之后發送數據包的前向業務信道的速率，以及決定為終端提供服務的扇區。
數據源控制子信道
（DSC）
用于終端向基站指示，它所選擇的基站服務扇區。
ACK信道
用于指示是否正確解調前向業務信道的數據包。
數據信道
（Data）
與1X業務信道功能相同。
在CDMA2000 DO的前向物理信道中，導頻信道、控制信道、業務信道和媒體接入控制信道采用的是時分的方式。而在反向物理信道中，接入信道和業務信道采用的是時分，業務信道下的導頻信道、輔助導頻信道、媒體接入控制信道、ACK信道和數據信道采用的是碼分的方式。


LTE的物理信道編輯

物理信道
LTE物理信道
功能
調制方式
下行信道
物理層下行共享信道
（PDSCH，Physical Downlink Shared Channel）
承載下行業務數據、尋呼消息。
QPSK、16QAM或64QAM
（PBCH，Physical Broadcast Channel）
承載廣播信息，固定占用載波信道中間6RBs（1.08 MHz）。
物理層下行控制信道
（PDCCH，Physical Downlink Control Channel）
承載下行調度信息，如信道分配和控制信息。
物理層格式指示信道
（PCFICH，Physical Control Format IndicatorChannel）
用于指示在一子幀中，用于PDCCH傳輸?shù)?a target="_blank" style="color: rgb(19, 110, 194); text-decoration: none;">OFDM符號數目。
物理層混合自動重傳HARQ請求指示信道
（PHICH，Physical Hybrid Indicator Channel）
承載HARQ的信息，如ACK/NACK。
BPSK，支持碼分多路信道
物理層多播信道
（PMCH，Physical Multicast Channel）
下行多播信道用于在單頻網絡中支持MBMS業務，承載多小區的廣播信息。網絡中的多個小區在相同的時間及頻帶上發送相同的信息，多個小區發來的信號可以作為多徑信號進行分集接收。
上行信道
物理層上行共享信道
（PUSCH，Physical Uplink Shared Channel）
承載上行控制信息和業務數據。
物理層上行控制信道
（PUCCH，Physical Uplink Control Channel）
承載上行控制信息（UCI），如HARQ信息、ACK/NACK、CQI/PMI、RI。
BPSK或QPSK
物理層隨機接入信道
（PRACH，Physical Random Access Channel）
用于終端發起與基站的通信。終端隨機接入時發送preamble信息，基站通過PRACH接收，確定接入終端身份并計算該終端的延遲。
N/A
把從基站到終端稱為下行，從終端到基站稱為上行。下行信道和上行信道分別與之前介紹的前向信道和反向信道相對應。
